ASTM B111 C68700 aliuminio žalvario vamzdiskainuoja 40-50% mažiau neiC70600 vario nikelis, bet išsilaiko 15-20 metų, o ne 20-25 metų jūros vandenyje.Daugumai pirkėjų C68700 siūlo geresnę vertę. Norint naudoti amoniaką arba esant aukštesnei nei 80 laipsnių temperatūrai, reikalingas C70600. Šiame vadove aprašomi realūs projekto scenarijai, išlaidų modeliai ir sprendimų medis. GNEE (Kinija) tiekia abu lydinius.
Kuris lydinys kuriam darbui?
| Projekto būklė | Rekomenduojamas lydinys | Kodėl |
|---|---|---|
| Švarus jūros vanduo,<50°C, continuous flow | C68700 | 40-50% pigiau, 15-20 metų tarnavimo laikas |
| Užterštas jūros vanduo (sulfidas, žemas pH) | C68700 nano{1}}apdorotas | 8 kartus geriau nei žalvaris, atitinka CuNi |
| Šiltas jūros vanduo 50-80 laipsnių | C68700 nano{1}}apdorotas | Standartinis C68700 degraduoja virš 60 laipsnių |
| Seawater >80 laipsnių | C70600 | C68700 oksido plėvelė suyra |
| Amoniakas vandenyje (trąšos, cheminės medžiagos) | C70600 | C68700 įtrūksta per savaites |
| High velocity >5.2 m/s | Nei- naudokite titaną | Abu lydiniai nusidėvi virš ribos |
| Biudžetas{0}}ribojamas projektas | C68700 | Mažiausios išankstinės ir metinės išlaidos |
| 25 metų dizaino tarnavimo laikas be pakeitimo | C70600 | C68700 gali reikėti pakeisti 18–22 metais |
GNEE apatinė eilutė:C68700 yra protingesnis pirkinys, skirtas naudoti 80 % jūros vandens. Mokėkite už C70600 tik tada, kai to reikalauja konkrečios sąlygos.
Naujos konstrukcijos jūros vandens aušinimo sistema – veikia 15 metų
Projektas:Nauja chemijos gamykla Singapūre. Jūros vandens vėsinimas. Srautas nenutrūkstamas. Temperatūra 28-32 laipsniai . Dizaino tarnavimo laikas 15 metų. Bendras vamzdžio ilgis 5000 metrų. Dydis 25 mm OD x 2,0 mm siena.
Sąnaudų palyginimas (GNEE citatos, FOB Kinija):
| Kainos elementas | C68700-O60 | C70600-O60 | Skirtumas |
|---|---|---|---|
| Kaina už kg | $12 | $21 | C68700 sutaupo 9 USD/kg |
| Kaina už metrą | $15 | $26 | C68700 sutaupo 11 USD/m |
| Bendra medžiagų kaina | $75,000 | $130,000 | C68700 sutaupo 55 000 USD |
| Laukiamas gyvenimas | 15-20 metų | 20-25 metų | Abu dizainas viršija 15 metų |
| Reikalingas pakeitimas per dizaino gyvenimą? | Nr | Nr | Kaklaraištis |
| Metinė kaina (15 metų) | 5000 USD per metus | 8700 USD per metus | C68700 sutaupo 3700 USD per metus |
Sprendimas:C68700 laimi. Projektui reikia tik 15 metų. Mokėdami 73 % daugiau už C70600 perkate gyvenimą, kurio nereikia.
GNEE komentaras:Tai yra labiausiai paplitęs scenarijus. Pirkėjai, kurie automatiškai nurodo C70600, vienam projektui išmeta 50 000–100 000 USD.
Užterštas uostas – elektrinės įsiurbimas
Projektas:Elektrinė Roterdamo uoste. Jūros vandenyje yra sulfido (0,5–1,0 ppm) iš gabenimo. Temperatūra 15-25 laipsniai . Dizaino tarnavimo laikas 20 metų. Vamzdžio dydis 25 mm x 2,5 mm.
Kainų palyginimas (su nano{0}}apdorotu C68700):
| Kainos elementas | C68700 Nano-Apdorotas | Standartinis C70600 | Skirtumas |
|---|---|---|---|
| Kaina už kg | $15 | $21 | C68700 sutaupo 6 USD/kg |
| Numatomas gyvenimas užterštame vandenyje | 15-18 metų | 20-22 metų | C70600 tarnauja 3-5 metais ilgiau |
| Reikia pakeisti 20 metų? | Galbūt (15-20% tikimybė) | Nr | C70600 pranašumas |
| 20 metų metinės išlaidos | 6500–7200 USD per metus | 7800–8500 USD per metus | C68700 dar žemesnis |
Sprendimas:C68700 nano{1}}apdorotas vis tiek laimi mažiau. Tačiau jei prastovos laikas pakeitimui yra labai brangus (pvz., atominė elektrinė), sumokėkite už C70600.
GNEE duomenys:Atliekant GNEE Roterdamo uosto bandymą (3 metai), nano-apdoroto C68700 dezincifikacija buvo 0,032 mm per metus. C70600 neturėjo dezincifikacijos (neišplaunamo cinko). Tačiau C68700 kainavo 30 % pigiau.
Aukšta temperatūra – gėlinimo sūrymo šildytuvas
Projektas:Gėlinimo įrenginys. Sūrymo temperatūra 75-85 laipsniai. Jūros vanduo. Dizaino tarnavimo laikas 20 metų. Vamzdžio dydis 32mm x 2,5mm.
Sąnaudų palyginimas:
| Kainos elementas | C68700 High-Al (2,4 %) | C70600 | Skirtumas |
|---|---|---|---|
| Kaina už kg | $16 | $22 | C68700 sutaupo 6 USD/kg |
| Numatomas gyvenimas 80 laipsnių kampu | 8-12 metų | 20+ metų | C70600 laimi |
| Pakeitimai per 20 metų | 1 arba 2 | 0 | C70600 pranašumas |
| 20 metų visos išlaidos (įskaitant pakeitimą) | $120,000-150,000 | $110,000-130,000 | C70600 šiek tiek mažesnis |
Sprendimas:C70600 laimi. Virš 70 laipsnių C68700 tarnavimo laikas žymiai sumažėja. Už aukštos temperatūros jūros vandenį mokėkite už C70600.
GNEE pastaba:Kai kurie pirkėjai sėkmingai naudoja C68700 iki 70 laipsnių. Virš 70 laipsnių, GNEE rekomenduoja C70600 arba titaną.
Amoniako servisas – trąšų gamyklos vėsinimas
Projektas:Trąšų gamykla. Aušinimo vandenyje yra 2-5 ppm amoniako. Temperatūra 40 laipsnių. Vamzdžio dydis 19 mm x 2,0 mm.
Sąnaudų palyginimas, bet C68700 nėra pasirinkimas:
| Parametras | C68700 | C70600 |
|---|---|---|
| Atsparumas amoniakui | Prastas – nepavyksta per kelias savaites | Geras |
| Laukiamas gyvenimas | 1-6 mėn | 15-20 metų |
| Ar jis tinkamas naudoti? | Nr | Taip |
Sprendimas:C70600 yra vienintelis pasirinkimas. Nenaudokite C68700 vandenyje, kuriame yra amoniako. Prieš užsakydami patikrinkite, ar jūsų vandenyje nėra NH₃.
GNEE įspėjimas:GNEE matė, kad C68700 vamzdeliai sugedo per 3 savaites amoniako tarnyboje. Sutaupytos išlaidos neturi reikšmės, jei produktas neveikia.
Bendros nuosavybės išlaidos – 5, 10, 15, 20 metų modeliai
Prielaidos:1000 metrų 25 mm x 2,0 mm vamzdžio. Jūros vanduo, švarus, 30 laipsnių. Nėra amoniako.
| Laiko periodas | Kaina 68700 C | C70600 Kaina | Sutaupykite su C68700 |
|---|---|---|---|
| 0 metai (pirkimas) | $15,000 | $26,000 | $11,000 |
| 5 metai (priežiūra) | $1,000 | $800 | $200 |
| 10 metų (priežiūra) | $1,500 | $1,200 | $300 |
| 15 metai (patikra) | $2,000 | $1,500 | $500 |
| 20 metų (jei reikia pakeisti) | $15,000 (C68700) | 0 USD (C70600 vis dar geras) | -$15,000 |
| Iš viso 15 metų | $19,500 | $29,500 | C68700 sutaupo 10 000 USD |
| Iš viso iki 20 metų | $34,500(jei pakeista) | $29,500 | C70600 sutaupo 5000 USD |
Lygybės{0}}taškas:18-19 metai. Jei jūsų projekto trukmė yra trumpesnė nei 18 metų, C68700 sutaupo pinigų. Jei daugiau nei 18 metų, galiausiai laimi C70600.
GNEE patarimas:Daugumos pramoninių projektų projektavimo trukmė yra 15-20 metų. Šiems C68700 yra pigiausias pasirinkimas.
Tiekimo grandinės palyginimas – prieinamumas ir pristatymo laikas
| Pasiūlos faktorius | C68700 (GNEE) | C70600 (GNEE) |
|---|---|---|
| Atsargų prieinamumas (įprasti dydžiai) | Aukštas– 50+ tonos | Ribotas – 10-15 tonų |
| Pristatymo laikas – atsargų dydžiai | 7-10 dienų | 15-20 dienų |
| Pristatymo laikas – individualūs dydžiai | 20-25 dienos | 30-40 dienų |
| MOQ – atsargų dydžiai | 500 kg | 1000 kg |
| MOQ – nano{0}}apdorotas | 200 kg | Nėra |
| Minimalus pjovimo ilgis | 1 metras(remonto detalės) | 3 metrai |
| Tiekėjų skaičius visame pasaulyje | Daugelis (Kinija, Indija, Europa) | Mažiau (specialūs malūnai) |
GNEE komentaras:C68700 yra daug lengviau gauti. Jei vamzdžių reikia greitai arba nedideliais kiekiais, C68700 yra praktiškas pasirinkimas. C70600 dažnai reikalauja ilgesnio pristatymo laiko ir didesnių MOQ.
Ką nurodyti kiekvienam lydiniui
Perkant C68700 iš GNEE:
ASTM B111 / ASME SB111
C68700 (aliuminio žalvaris) – patikrinkite Al 1,5–2,5 %
Temperatūra: O60 (atkaitinta) plėtrai / H80 tiesiam vamzdžiui
Sienelės storis: jūros vandeniui mažiausiai 2,0 mm
Nano{0}}gydoma? Taip / Ne (prideda 18–22 % išlaidų, +40 % tarnavimo laiko)
ASTM G48 dezincinimo bandymo ataskaita (pridedama)
LT 10204 3.1 malūno sertifikatas
Perkant C70600 iš GNEE:
ASTM B111 / ASME SB111
C70600 (vario nikelio 90/10) – patikrinkite, ar Ni yra 9–11 %
Temperatūra: tik O60 (atkaitinta).
Sienelės storis: mažiausiai 1,5 mm (tvirtesnis nei C68700? Ne – iš tikrųjų silpnesnis tempimas)
C70600 nano{0}}apdorojimas nepasiekiamas
Korozijos bandymas pagal ASTM G52 (ne G48 – skirtingas standartas)
LT 10204 3.1 malūno sertifikatas
DUK
1 klausimas: kas pigesnis – ASTM B111 C68700 ar C70600?
A: C68700 yra 40-50% pigesnis už tuos pačius matmenis.
Pavyzdys: 25 mm x 2,0 mm vamzdis. C68700=11–14 USD/kg. C70600=18–24 USD/kg. 5000 metrų projektui C68700 sutaupo 40 000–60 000 USD. Mokėkite už C70600 tik tuo atveju, jei to reikalauja jūsų sąlygos.
2 klausimas: ar C70600 veikia ilgiau nei C68700 jūros vandenyje?
A: Taip – 20–25 metai, palyginti su 15–20 metų C68700 švariame jūros vandenyje.
C70600 has no zinc, so no dezincification. However, the 5-year difference matters only for projects with >20 metų dizaino tarnavimo laikas. 15 metų projektams abu viršija reikalavimus – tad pirkite pigesnį (C68700).
3 klausimas: ar C68700 gali pakeisti C70600 esamose sistemose?
A: Taip – jei sistemoje nėra amoniako ir temperatūros<70°C.
GNEE padėjo 30+ gamykloms pakeisti C70600 į C68700. Naudokite tuos pačius matmenis. Nano-apdorotas C68700 atitinka C70600 atsparumą korozijai daugeliu sąlygų. Sutaupoma: 30–50 % pakeitimo vamzdžio kainos.
4 klausimas: koks yra tempimo stiprio skirtumas tarp C68700 ir C70600?
A: C68700 yra stipresnis – 550–750 MPa, palyginti su 350–520 MPa C70600.
Daugelis pirkėjų mano, kad C70600 yra stipresnis, nes kainuoja daugiau. Netiesa. Aukšto slėgio sistemoms C68700 yra geresnis pasirinkimas mechaniškai.
5 klausimas: ar GNEE yra tiek C68700, tiek C70600?
A: Taip – GNEE abu lydinius sandėliuoja mūsų Kinijos sandėlyje.
C68700 atsargos: 50+ tonos (12-50 mm OD, 2–5 mm siena). C70600 atsargos: 10-15 tonų (dydžiai riboti). Jei naudojate C70600, prieš užsakydami patvirtinkite atsargas. Prekės C70600, kurios nėra sandėlyje, pristatymo laikas: 30–40 dienų.
6 klausimas: kaip nuspręsti, kurį lydinį pirkti savo projektui?
A: Naudokite GNEE sprendimų medį 6 skyriuje.
Atsakykite į tris klausimus: (1) Ar yra amoniako? (2) Ar temperatūra viršija 80 laipsnių? (3) Ar dizaino tarnavimo laikas viršija 20 metų? Jei taip, apsvarstykite C70600. Jei ne visiems – pirkite C68700.
7 klausimas: koks yra nano{1}}apdoroto C68700 ir C70600 kainos skirtumas?
A: Nano-apdorotas C68700 (14–18 USD/kg) vis dar yra 15–25 % pigesnis nei C70600 (18–24 USD/kg).
Nano{0}}apdorotas C68700 padidina 40 % korozijos tarnavimo laiką ir sumažina tarpą naudojant C70600. Užteršto jūros vandens atveju GNEE rekomenduoja nano-apdorotą C68700, palyginti su standartiniu C70600 – panašus našumas už mažesnę kainą.

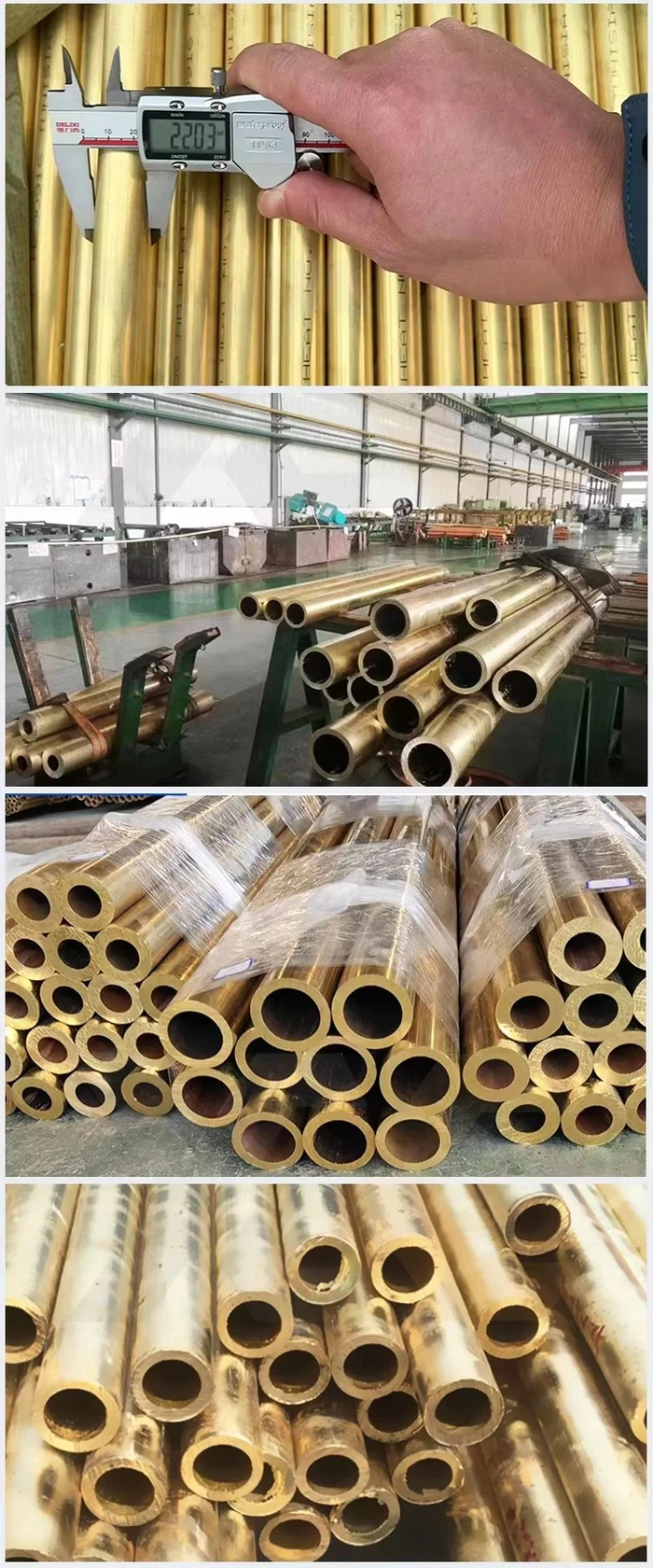

100 % patikrinimas pagal ASTM B111 / C68700 – klientas matė
Kiekvienai C68700 medžiagos partijai taikomas kelių{1}}pakopų tikrinimo protokolas:
1) Cheminė sudėtispatikrinta Oksfordo spektrometru (atitinka ASTM B111/B135).
2) Mechaninės savybėsišbandytas naudojant 300 kN universalų tempimo stiprumo (didesnis arba lygus 370 MPa) ir kietumo (80–110 HRB) testerį.
3) Matmenų tikslumastikrinama lazeriniu mikrometru ir pneumatiniu matuokliu.
4) Antikorozijos patvirtinimasapima gyvsidabrio nitrato bandymą ir cinko pašalinimo gylio analizę (Mažiau arba lygi 200 μm pagal ASTM B858).
5) Neardomasis bandymas– 100% sūkurinės srovės arba ultragarso defektų aptikimas.
Kiekvienai siuntai teikiame atsekamus malūno bandymo sertifikatus (MTC), o trečiosios šalies patikrinimas (SGS/BV) pasiekiamas paprašius.
Eksportuoti-Paruošta pakuotė – anti-rūdžių ir medinis dėklas
Po patikrinimo visi vamzdeliai supakuojami pagal eksporto standartus ir konkrečius kliento{0}}reikalavimus. Pakavimo procesas aprašytas toliau, kad būtų užtikrintas atsekamumas ir sugadinimas-nemokamas pristatymas.
Pakavimo žingsniai, parodyti vaizdo įraše ir vaizduose:
1. Vamzdžių valymas ir džiovinimas
2. Plastikiniai galiniai dangteliai abiejuose galuose
3. VCI anti-rūdžių popierius
4. Ryšulio juosta su drėgmei atsparia plėvele
5. Fanerinis medinis dėklas (atitinka ISPM-15) su putplasčio paminkštinimu
6. Ženklinimas su ASTM klase, partijos numeriu ir patikrinimo antspaudu
Mūsų gamykla ir įranga
Mūsų C68700 (aliuminio žalvario) gamybos linijoje sumontuoti Vokietijoje pagaminti{1}}nepertraukiamo ekstruzijos presai, didelio-tikslumo tandeminiai šalto valcavimo staklynai ir internetinės terminio apdorojimo krosnys. Automatizuota liejimo sistema užtikrina tolygų aliuminio ir arseno elementų pasiskirstymą, o linijiniai sūkurinių srovių tikrinimo įrenginiai realiu laiku stebi paviršiaus defektus. Naudodami CNC-valdomas tiesinimo ir pjovimo stakles, galime tiekti pasirinktinio ilgio C68700 vamzdžius ir strypus (±0,5 mm paklaida), palaikančius OD nuo 6 mm iki 219 mm, naudojant kondensatorių ir šilumokaičius.
Vario ir vario lydinių gaminiai – tiekimo asortimentas
| Produkto forma | Įprasti lydiniai / klasės | Dydžių diapazonas | Standartai | Tipinės programos |
|---|---|---|---|---|
| Vamzdis / vamzdis | C12200, C11000, C68700, C70600, C71500, C44300, C27000 | OD: 4mm – 219mm Sienos: 0,5-20 mm Ilgis: iki 15m |
ASTM B68, B75, B111, B280, B359, B466 | Šilumokaičiai, kondensatoriai, ŠVOK, santechnika, alyvos aušintuvai |
| Lėkštė / lakštas | C11000, C12200, C26000, C26800, C52100, C68700 | Storis: 0,5–50 mm Plotis: iki 1200 mm Ilgis: iki 4000 mm |
ASTM B152, B169, B103, B465 | Elektros detalės, stogo dangos, tarpinės, pramoninės plokštės |
| Strypas / Baras | C11000, C26000, C36000, C46400, C48500, C63000 | Skersmuo: 3–120 mm Ilgis: 1m – 6m (arba pagal užsakymą) |
ASTM B16, B124, B138, B150, B453 | Vožtuvų kotai, velenai, tvirtinimo detalės, apdirbtos detalės |
| Viela | C11000, C16200, C17500, C26000, C52100, C64700 | Skersmuo: 0,1–12 mm Ritės svoris: iki 100 kg |
ASTM B1, B2, B3, B197, B206, B624 | Suvirinimo elektrodai, elektros laidininkai, spyruoklės, tinklelis |
| Juostelė / folija | C11000, C19400, C26000, C26800, C52100, C70250 | Storis: 0,05–3,0 mm Plotis: 5-600 mm |
ASTM B36, B465, B694, B888 | Jungtys, gnybtai, akumuliatoriaus ąselės, ekranavimas, štampavimo detalės |
Patikrinkite šiandienos atsargas ir pristatymo laiką
