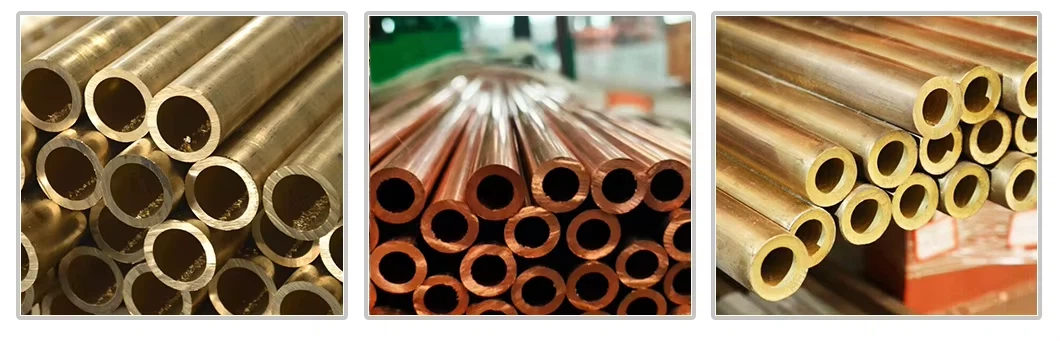

C68700 aliuminio žalvario vamzdis jūrų ir atviroje jūroje

ASTM B111 C68700 aliuminio žalvario vamzdisnaudojama daugiau nei 2000 laivų ir 150 atviroje jūroje esančių platformų visame pasaulyje.Jūros vandens vamzdynai, sraigto veleno įvorės ir priešgaisrinės vandens sistemos yra trys populiariausios programos. Dezincinimo greitis mažesnis nei 0,025 mm per metus ir erozijos riba 5,2 m/s daro C68700 standartiniu jūrų inžinierių pasirinkimu.

Jūrų pritaikymas:Pagrindinės variklio jūros vandens aušinimo linijos. Vamzdžių skersmenys nuo 50 mm iki 300 mm. Vandens temperatūra 25-45 laipsniai. Srauto greičiai 2,5-4,0 m/s.

Kodėl nurodytas C68700:

Dezincifikacijos greitis<0.025 mm/year – no pinhole leaks after 10+ years

Erozijos riba 5,2 m/s – saugus bet kokiam normaliam laivo greičiui

Atsparumas biologiniam užsiteršimui – vario jonai neleidžia vamzdžiams augti stulpams

Svorio taupymas – tankis 8,2 g/cm³, palyginti su 7,9 plieno (bet C68700 pakeičia CuNi, o ne plieną)

GNEE lauko duomenys – birių krovinių laivas, 5 metai:

Palyginimas su kitais lydiniais laivuose:

Jūrų pritaikymas:Propelerio veleno rankovės. Velenas praeina per laivagalio vamzdį. Jūros vanduo sutepa guolį. Rankovė mato nuolatinį sukimąsi ir jūros vandens poveikį.

Veikimo sąlygos:Veleno sukimasis 80-120 RPM, jūros vandens greitis 3-5 m/s rankovės paviršiuje, temperatūra 15-35 laipsniai.

C68700 privalumai rankovėms:

Didelis kietumas– Pasenęs C68700 pasiekia 180 HB, atsparus dilimui

Atsparumas kavitacijai– Nuostolių procentas<0.1 mg/h (tested per ASTM G32)

Jūros vandeniu suteptų guolių suderinamumas– Veikia su bronziniais guoliais

GNEE specifikacija sraigto veleno įvorėms:

Lydinys: ASTM B111 C68700, brandintas 300 laipsnių temperatūroje 2 valandas

Sienelės storis: 8-15 mm (daug storesnis nei kondensatoriaus vamzdžiai)

Išorinis skersmuo: 150-400 mm

Paviršius: poliruotas iki 0,8 mikrono Ra

Ilgis: 1 000–3 000 mm (apdirbtas iki veleno skersmens)

Atvejo analizė – cheminių medžiagų tanklaivis, 8 metai:Originalios rankovės buvo standartinės žalvario. Keičiamas kas 3 metus dėl dezincifikacijos. Perjungta į GNEE C68700 senstančias rankoves. Po 8 metų: dėvėjimosi gylis 0,3 mm, nėra cinko, vis dar eksploatuojamas. Numatomas gyvenimas 15+ metų.

Taikymas jūroje:Kondensatoriai ant dujų platformų. Jūros vanduo vieną kartą-atšaldant. Vamzdžių ryšuliai 2000-10000 vamzdelių vienetui.

Unikalūs iššūkiai atviroje jūroje:

Ribota prieiga prie priežiūros – labai svarbus patikimumas

Tarša sulfidais iš gaminamo vandens – pagreitina koroziją

Didelė vibracija dėl platformos judėjimo – reikalingas atsparumas nuovargiui

Kodėl C68700 veikia atviroje jūroje:

GNEE ofšorinė specifikacija:Nano{0}}apdorotas C68700, sienelės storis 2,5 mm (ne 2,0 mm), sendintas grūdinimas, kad būtų padidintas kietumas. Malūno sertifikate turi būti ASTM G48 bandymas su sulfido -pridėta jūros vandens.

Realus projektas – Šiaurės jūros platforma, 10 metų:2014 m. GNEE tiekė 8500 vamzdžių. Patikra 10 metų: vidutinis cinko sumažėjimas 0,22 mm, giliausia duobė 0,35 mm. Originali sienelė 2,5 mm. Likę 2,15 mm. Platforma planuoja veikti dar 10 metų be retubavimo.

Jūrų pritaikymas:Tepalinės alyvos aušintuvai, gėlo vandens aušintuvai ir pripūtimo oro aušintuvai. Jūros vanduo vamzdžio pusėje. Aliejus arba gėlas vanduo korpuso pusėje.

C68700 privalumai šilumokaičiuose:

Šilumos laidumas 105 W/m·K– efektyviai perduoda šilumą

Lygus vidinis paviršius– atsparus užsiteršimui, palaiko šilumos perdavimą

Jokių galvaninių problemųsu įprastais vamzdžių lakštais (jūrinis žalvaris, aliuminio bronza)

Jūrinių šilumokaičių projektiniai duomenys:

GNEE pastaba:Alyvos aušintuvams, kuriuose jūros vandens išleidimo temperatūra viršija 60 laipsnių, naudokite nano-apdorotą C68700. Jei temperatūra viršija 80 laipsnių, perjunkite į C70600.

Jūrų pritaikymas:Priešgaisrinio vandens žiedo magistralės ir balasto linijos šilumos sekimas (kur šildomas, kad neužšaltų).

Pagrindinis reikalavimas:Ilgi prastovos laikotarpiai. Priešgaisrinės vandens sistemos gali būti nenaudojamos daugelį metų. Tada turi veikti nedelsiant.

C68700 su pertrūkiais paslauga:

Sustingusi jūros vandens būklė – paprastai problematiška

Sprendimas:Nano{0}}apdorotas C68700atsparus įdubimams prastovos laikotarpiais

Alternatyva: Nurodykite poliruotą vidinį paviršių – sumažina bakterijų susidarymą ir biologinį nešvarumą

GNEE rekomendacija ugnies vandeniui:Naudokite nano-apdorotą C68700 su mažiausiai 2,5 mm siena. Jei įmanoma, kas 6 mėnesius praplaukite sistemą gėlu vandeniu. Balastinėms linijoms priimtinas standartas C68700, nes balastinis vanduo dažnai keičiasi.

Atvejo analizė – SGD transporteris, gaisrinio vandens sistema:Originalus planas 40 anglinio plieno vamzdžių sugedo po 5 metų (vidinė korozija). Pakeistas GNEE C68700 grafiku 10 (plonesnė sienelė, toks pat slėgio įvertinimas). Svorio taupymas: 2,8 tonos. Po 7 metų: nėra korozijos, nėra nuotėkių.

Jūrų pritaikymas:Varžtai, veržlės, vožtuvų stiebai ir koštuvo komponentai jūros vandens servise.

C68700 ir kiti jūriniai lydiniai aparatinei įrangai:

GNEE jūrinės įrangos tiekimo formos:Apvalūs strypai (10-100 mm skersmens), šešiabriauniai strypai (veržlėms) ir pagal užsakymą pagaminti kaltiniai. Ne tik vamzdžiai – GNEE gali tiekti bet kokios formos C68700 jūrų pirkėjams.

Remiantis GNEE atsiliepimais iš 50+ laivų statyklos:

GNEE teikia nemokamus gamybos vadovussu kiekvienu C68700 vamzdžių užsakymu. Apima rekomenduojamus įrankių greičius, tepalus ir tikrinimo kriterijus.

C68700 aliuminio žalvarinis vamzdis iš GNEE atitinka šiuos jūrų standartus:

Pateikti GNEE jūrų dokumentai:

Klasės visuomenės malūno sertifikatas (ABS/DNV/LR antspaudas)

LT 10204 3.2 sertifikatas (trečioji-šalis patvirtinta)

Atsekamumas nuo šilumos skaičiaus iki galutinio vamzdžio

Slėgio bandymo įrašai (100 % vamzdžių)

1 klausimas: ar ASTM B111 C68700 patvirtino ABS jūros vandens vamzdynams?
A: Taip – ​​GNEE C68700 vamzdžiai yra ABS patvirtinti pagal ABS taisyklių 1 skyrių 2 dalį.
GNEE išlaiko ABS patvirtinimą visų dydžių atsargoms. Patvirtinimo sertifikato numerį galima gauti paprašius. Pasirinktiniams dydžiams ABS patvirtinimas trunka 2–3 savaites. Taip pat galimi DNV, LR, BV, NK ir KR patvirtinimai.

2 klausimas: kiek laiko C68700 tarnauja laivų jūros vandens aušinimo sistemose?
A: 15-20 metų tinkamai suprojektuotoms sistemoms, kurių sienelių storis 2,0-2,5 mm.
GNEE stebėjo 27 laivus, naudodamas C68700 vamzdžius. Vidutinis tarnavimo laikas iki pirmojo vamzdelio pakeitimo: 17 metų. Švariame jūros vandenyje (atvirame vandenyne) būdingi 20+ metai. Užterštuose uostuose (Singapūras, Roterdamas, Šanchajus) sumažinkite iki 12-15 metų arba nurodykite apdorotą nano.

3 klausimas: kuo skiriasi C68700 ir laivinio žalvario (C46400) sraigto velenai?
A: C68700 atsparumas dezincifikacijai yra daug geresnis – 0,025 mm per metus, palyginti su 0,15–0,25 mm per metus C46400.
Naval žalvario (C46400) sudėtyje yra 1% alavo, kad sumažintų dezincifikaciją, tačiau jis vis tiek sugenda per 5–8 metus šiltame jūros vandenyje. C68700 senėjimo gydymas trunka 15+ metų. Kritiniams velenams GNEE rekomenduoja senus C68700 arba C70600. Kainų skirtumas: C68700 yra 15 % daugiau nei C46400, bet tarnauja dvigubai ilgiau.

4 klausimas: ar C68700 gali būti naudojamas jūros vandens koštuvams ir filtrams?
A: Taip – ​​GNEE tiekia C68700 perforuotus vamzdelius ir pagamintus koštuvų krepšius.
Specify O60 temper for formed components (easier to fabricate). For high-flow strainers (>4 m/s), atsparumui erozijai naudokite sendintą grūdinimą. GNEE gali lazeriu-perforuoti vamzdžius, kurių skylių skersmuo yra 1–10 mm. Minimalus perforuoto užsakymo kiekis: 200 kg.

5 klausimas: kaip GNEE apsaugo nuo galvaninės korozijos, kai C68700 jungiasi prie plieninių korpusų?
A: Visose jungtyse tarp C68700 ir plieno sumontuokite dielektrines jungtis arba gumines tarpines.
C68700 yra katodinis su plienu. Be izoliacijos plienas rūdija šalia jungties. Naudokite 5 mm storio guminę tarpinę (EPDM arba neopreną) su nerūdijančio plieno atraminėmis poveržlėmis. Esamuose įrenginiuose be izoliacijos kas 10 metrų pridėkite cinko apsauginius anodus.

6 klausimas: koks yra tipiškas GNEE C68700 vamzdžių pristatymo laikas laivų statyklų projektams?
A: 14-21 diena atsargų dydžiams pagrindinėms Azijos laivų statykloms (Pietų Korėja, Kinija, Japonija, Vietnamas).
Sandėliavimo dydžiai (OD 12-50 mm, siena 2-5 mm, ilgis 6 000 mm): 7 dienų gamybos + 7-14 dienų pristatymas. Individualūs dydžiai: 20 dienų gamyba + pristatymas. Nano apdorotas prideda 5 dienas. GNEE turi Singapūro sandėlį skubiems jūrų pristatymams (3-5 dienos).

7 klausimas: ar C68700 reikia padengti arba dažyti jūroje?
A: Ne – aliuminio oksido plėvelė yra savaime{0}}sauganti. Nedažykite vamzdžių vidaus.
Dažymas blokuoja natūralios oksido plėvelės susidarymą ir sulaiko drėgmę, sukeldamas plyšių koroziją. Išorinius paviršius, paveiktus druskos (ne jūros vandens), dažymas yra neprivalomas, bet neprivalomas. Niekada nedažykite vamzdžių galų, kurie išsiplės į vamzdžio lakštus.

8 klausimas: koks yra C68700 ir C70600 kainų skirtumas, kai naudojama tipinė laivo jūros vandens sistema?
A: C68700 sutaupo 35–45 % medžiagų sąnaudų, naudojant tuos pačius vamzdžio matmenis.
Pavyzdys: 25 mm OD x 2,0 mm siena x 6 000 mm ilgis. C68700 iš GNEE: 18–22 USD už metrą. C70600: 30–38 USD už metrą. 2 000 metrų sistema (įprastas vidutinis laivas) sutaupoma=24 000–32 000 USD. Siekdamos sumažinti išlaidas, laivų statyklos vis dažniau nurodo C68700, o ne C70600.

Kiekviena C68700 medžiagos partija yra griežtai{1}}daug etapų tikrinama. Naudodami optinės emisijos spektrometriją (OES), tikriname cheminę sudėtį -, ypač kritinį aliuminio (2,0–3,0 %) ir arseno kiekį -, kad būtų užtikrintas atsparumas dezincifikacijos korozijai. Tempimo bandymai ir Rokvelo kietumo patikros patvirtina mechanines savybes, o hidrostatiniai ir ultragarsiniai bandymai užtikrina sandarumą,{8}}nesandari šilumokaičio ar kondensatoriaus vamzdžio. Taip pat teikiame visas atsekamumo ataskaitas, įskaitant matmenų, paviršiaus šiurkštumo ir grūdelių dydžio analizę. Visi bandymai atliekami mūsų ISO 17025-akredituotoje laboratorijoje, užtikrinant atitiktį ASTM B111, ASME SB111 arba specifiniams kliento standartams.

Po patikrinimo visi vamzdeliai supakuojami pagal eksporto standartus ir konkrečius kliento{0}}reikalavimus. Pakavimo procesas aprašytas toliau, kad būtų užtikrintas atsekamumas ir sugadinimas-nemokamas pristatymas.

Pakavimo žingsniai, parodyti vaizdo įraše ir vaizduose:
1. Vamzdžių valymas ir džiovinimas
2. Plastikiniai galiniai dangteliai abiejuose galuose
3. VCI anti-rūdžių popierius
4. Ryšulio juosta su drėgmei atsparia plėvele
5. Fanerinis medinis dėklas (atitinka ISPM-15) su putplasčio paminkštinimu
6. Ženklinimas su ASTM klase, partijos numeriu ir patikrinimo antspaudu

Mūsų gamykloje įrengtos pažangios horizontalaus nepertraukiamo liejimo mašinos, didelio{0}}apkrovos ekstruzijos presai (iki 3500 tonų) ir didelio-tikslumo šaltojo tempimo linijos, specialiai kalibruotos C68700 aliuminio žalvariui. Siekdami užtikrinti mikrostruktūros vienodumą ir paviršių be defektų{6}} taip pat naudojame internetines sūkurinių srovių tikrinimo sistemas ir automatinius pjovimo ir nusklembimo įrenginius. Visas gamybos procesas valdomas per centrinę SCADA sistemą, kuri leidžia realiu laiku-stebėti parametrus, pvz., temperatūrą, greitį ir tepimą, - užtikrinant pastovias kiekvieno C68700 vamzdžio ar strypo mechanines savybes ir matmenų tikslumą.
